Rhino inside Revit（RIR）免费下载-适配Revit2018-2025及rhino7-8使用教程说明

Rhino.Inside.Revit(RIR)下载链接

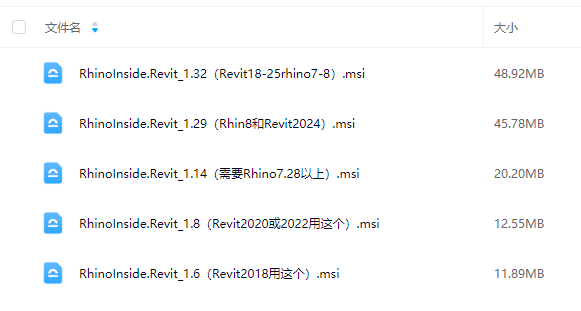

资源：rhino.inside.Revit 1.32最新版（同时提供了早期备份版本1.29\1.14\1.8\1.6）

第一次安装RIR直接安装最新版1.32即可，是2025年7月更新的，适用于Rhino7和Rhino8，适用Revit2018、2019、2020、2021、2022、2023、2024、2025（暂不适用与2026及以后版本。）

下载链接：

此处内容已经被作者隐藏，请输入验证码查看内容

验证码：

请关注本站微信公众号，回复“验证码”，获取验证码。在微信里搜索“筑浪”或者“zhulangbim”或者微信扫描右侧二维码都可以关注本站微信公众号。

对Rhino的版本要求

• Rhino8 可以
• 如果是Rhino7，需要Rhino 7.9以上（安装包下载）

对Revit的版本要求

Rhino.inside支持Revit2018-2025，但是对Revit的小版本有要求：

• Revit2018.2（软件下载）（升级到2018.2补丁下载）
• Revit2019.1（软件下载）（升级到2019.1补丁下载）
• Revit2020.0（软件下载）
• Revit2021.1（软件下载）（升级到2021.1补丁下载）
• Revit2022.0
• Revit2023.0
• Revit2024.0
• Revit2025.0

解释说明：如果是2018，你需要打个补丁，升级到2018.2或以上的版本才行。

注意，升级完补丁后，要重新激活一下Revit（使用正版授权的不需要这步。）

Revit小版本的查看方法

revit界面右上角的“问号”图标，关于。

第一次载入Revit

要选总是允许（Always Load）

RIR官方学习资源

Rhino inside Revit 1.0英文官网：https://www.rhino3d.com/inside/revit/1.0/

Rhino inside Revit 中文公众号：点击

筑浪学习笔记

1、单位

• Rhinoinside在首次打开时，会沿用Revit的单位。
• 如果打开的Rhino文件单位与Revit单位不符合，会提示单位不匹配，虽然不影响导入的尺寸，但最好让Revit的单位与Rhino单位一致，避免建模时思路切换不过来，输入长度有误。
• 如果出现“单位不匹配”提示时，不要选择缩放模型，会增加模型误差导致错误。

2、公差

•  常规的rhino建模，考虑到建模容错性、文件大小、计算性能，公差设置到1mm
•  但是用Rhinoinside建模了，就要考虑到与Revit形体兼容性，应提高公差，设置到0.1mm

3、原点

•  导入时，Rhino的原点对应Revit的内部原点（注意是内部原点，不是测量点，不是项目基点。如果还不理解这些概念，找斑马老师学Revit课程）
•  尽量让物体在原点附近，距离原点太远可能会导入失败。

4、Rhino进Revit

• Revit不接受0.8mm以下的短线。如果Rhino有小于0.8mm的图元，导入时会提示：

1. Geometry contains short edges.
Geometry with short edges may not be as reliable as fully valid geometry.

• 方式一：Driect Shape：非常简单、非常快速、对模型精度要求不高，适合中前期方案推敲、展示。
• 方式二：族。需要设定族样板等，如果模型公差太大会可能导入失败，但与Revit的兼容性非常高。

5、RIR电池汇总

链接：https://pan.baidu.com/s/1ZmL6nFtk378XcE-MvjveEg
提取码：3021
